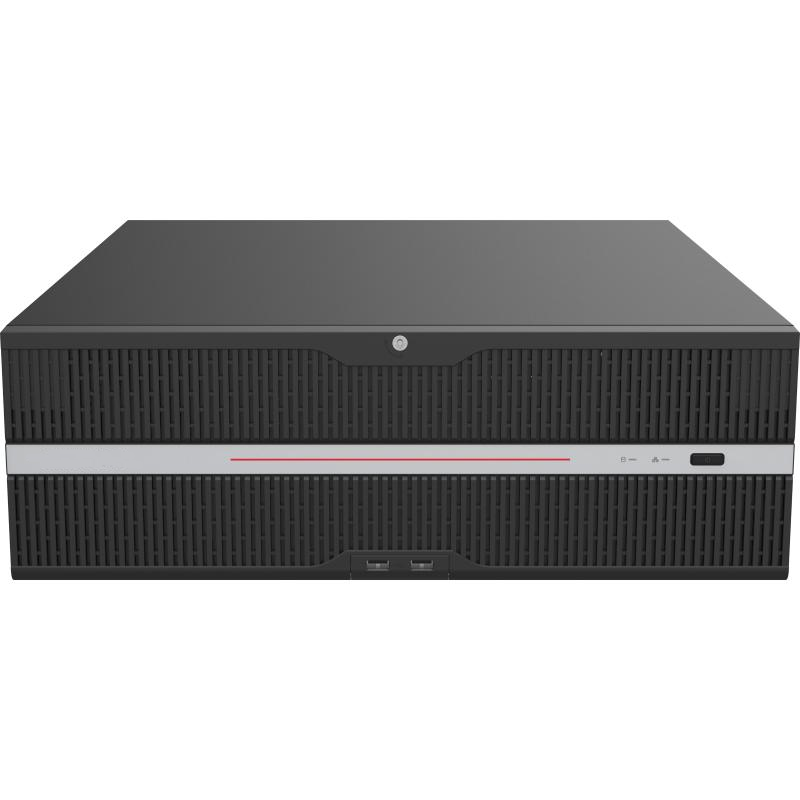

型号 |
SH-CHYLXV6-**** |
|
系统参数 |
视频接入路数 |
实际定制 |
|
网络输入带宽 |
1024Mbps（开启RAID后为512Mbps） |
|
网络输出带宽 |
1024Mbps（开启RAID后为512Mbps） |
|
录像分辨率 |
32MP/24MP/12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
|
视频参数 |
视频输出 |
2路HDMI，1路VGA，2路DP，2路V-DP；最大支持双8K异源输出或4个4K异源输出；支持4组视频输出，组内同源，组间异源
视频1：HDMI1/VGA/LCD
视频2：HDMI2
视频3：DP1/V-DP1
视频4：DP2/V-DP2
*DP口与V-DP口输出能力互斥，一组输出使能的同时另一组无法输出 |
|
HDMI输出 |
HDMI1： 4K（4096×2160）/30 Hz，4K（3840×2160）/30Hz，2K（2560×1440）/60Hz，1080P（1920×1080）/60Hz，UXGA（1600×1200）/60Hz，SXGA（1280×1024）/60Hz，720P（1280×720）/60Hz，XGA（1024×768）/60Hz
HDMI2： 4K（3840×2160）/60Hz，4K（3840×2160）/30Hz，2K（2560×1440）/60Hz，1080P（1920×1080）/60Hz，UXGA（1600×1200）/60Hz，SXGA（1280×1024）/60Hz，720P（1280×720）/60Hz，XGA（1024×768）/60Hz |
|
VGA输出 |
VGA：1080P（1920×1080）/60Hz，UXGA（1600×1200）/60Hz，SXGA（1280×1024）/60Hz，720P（1280×720）/60Hz，XGA（1024×768）/60Hz |
|
DP输出 |
DP1/DP2：8K（7680×4320）/30Hz， 4K（4096×2160）/30 Hz，4K（3840×2160）/60Hz，4K（3840×2160）/30Hz，2K（2560×1440）/60Hz，1080P（1920×1080）/60Hz，UXGA（1600×1200）/60Hz，SXGA（1280×1024）/60Hz，720P（1280×720）/60Hz，XGA（1024×768）/60Hz |
|
V-DP输出 |
V-DP1/V-DP2：8K（7680×4320）/30Hz， 4K（4096×2160）/30 Hz，4K（3840×2160）/60Hz，4K（3840×2160）/30Hz，2K（2560×1440）/60Hz，1080P（1920×1080）/60Hz，UXGA（1600×1200）/60Hz，SXGA（1280×1024）/60Hz，720P（1280×720）/60Hz，XGA（1024×768）/60Hz |
|
LCD屏 |
不支持（可选配1块7英寸液晶显示屏） |
|
主口分屏 |
4K模式：
HDMI1/VGA1：1/2/4/6/8/9/16/25/32/36/64画面
单8K模式：
HDMI1/VGA1：1/2/4/6/8/9/16/25/32/36/64画面 |
|
辅口分屏 |
4K模式：
HDMI2：1/2/4/6/8/9/16/25/32/36画面
DP1（V-DP1）：1/2/4/6/8/9/16画面
DP2（V-DP2）：1/2/4/6/8/9/16画面
单8K模式：
HDMI2：1/2/4/6/8/9/16/25/32/36画面
DP1（V-DP1）：1/2/4/6/8/9/16/25/32/36画面
双8K模式：
DP1（V-DP1）：1/2/4/6/8/9/16/25/32/36/64画面
DP2（V-DP2）：1/2/4/6/8/9/16/25/32/36/64画面 |
|
解码能力 |
36x1080P |
|
视频解码格式 |
H.265,Smart265,H.264,Smart264 |
|
本地同步回放 |
最大16路 |
|
音频参数 |
音频解码格式 |
G.711ulaw、G.711alaw、G.722、G.726、AAC、MP2L2、PCM |
|
音频输出 |
1路 |
|
语音对讲输入 |
1路 |
|
硬盘管理 |
盘位 |
24个SATA接口，支持硬盘热插拔 |
|
单盘容量 |
最大支持20TB |
|
阵列类型 |
RAID0、 RAID1、 RAID5、 RAID6、 RAID10、支持全局热备（仅支持监控级AI盘或企业级硬盘启用RAID） |
|
扩展存储 |
1个eSATA接口（可选配2个V-SAS接口） |
|
网络管理 |
网络协议 |
IPv6, HTTPS, UPnP, SNMP, NTP, SADP, SMTP, PPPoE |
|
外部接口 |
网络接口 |
4个RJ45 10/100/1000/2500Mbps自适应以太网口 |
|
光口 |
不支持（可选配4个SFP千兆光口） |
|
串行接口 |
1路RS-232接口，1路全双工RS-485接口 |
|
USB接口 |
2个USB2.0（前置），4个USB3.0（后置） |
|
报警输入 |
16路，开关量（0~5V高低电平） |
|
报警输出 |
8路，继电器 |
|
一般规范 |
电源规格 |
AC100V~240V，550W；1+1冗余电源 |
|
功耗（不含硬盘） |
≤50W |
|
工作温度 |
0℃～50℃ |
|
工作湿度 |
10%～90%RH（无结冰、无凝露） |
|
机箱尺寸 |
445mm（宽）×489mm（深）×173mm（高） |
|
机箱类型 |
4U标准机箱 |
|
安装方式 |
机架式安装 |
|
重量（不含硬盘） |
≤25kg |
|
装箱清单 |
主机 × 1,快速入门指南 × 1,电源线 × 2,网线 × 1,鼠标 × 1,钥匙 × 2,接线端子 × 若干,螺丝若干 |
